转子泵更换机械密封的操作流程

2018年11月22日09:13

转子泵更换机械密封的具体操作:

1.拆下转子泵转子端上的盖螺母,并拆下转子泵的室盖。

2.用铜棒或木块垫两个转子,用扳手将转子泵的两个转子的固定螺母卸下。注:普通转子泵的驱动轴固定螺母是顺时针松动的,从动轴固定螺母是逆时针松动的。

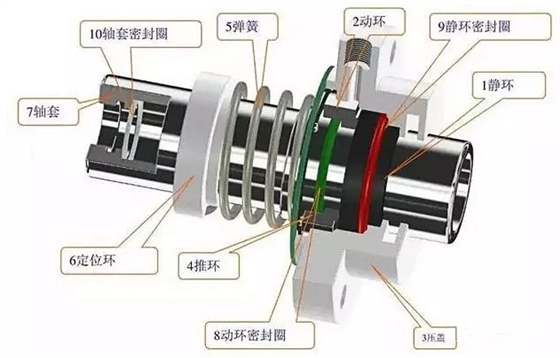

机械密封

3.用手拔出这两个转子。(如果你不能用手拔出转子,按第四步)。

4.拆下转子室的两个固定螺母,用铜棒锤击转子室的后部,直到用手拆下转子室。(如果在第三个操作步骤中没有移除转子,转子也将随转子腔移除。)注意:此时,您可以看到两个传动轴的肩部有可调节的薄垫圈。请不要轻而易举地把它们取下来。如果需要拆卸,请记住调整这个位置上的薄垫圈的数量,这样在重新组装时可以就地大量安装。

5.完整的O形环、固定环和波片弹簧与三个销对应地安装在转子泵的转子腔上。

6.将完整的动环组件从轴端安装到轴上。如果采用新型的动环组合,动环套上的两个螺钉应该在轴线上的两个平面的位置上螺纹,但不要紧固到轴线上,这样活动环套就可以在轴线上旋转大约5度,记住不要在轴线上旋转360度。然后少量的油漆或药膏滴入螺丝孔中,以防止螺丝在设备工作时脱落。

7.将转子室安装在转子泵的变速箱上,压紧以适应箱体。在转子室和变速箱组件中有两个锥形销位置,用铁棒插入两个定位销孔,锤击两个定位销使转子室位置在原厂位置,转子室的两个固定螺母分别前后锁定。注:组装后,如果拆卸转子室时已拆卸调整薄垫片,请将薄垫片安装到原来的位置和数量。

8.将转子安装在转子室中,用铜棒或木块垫住两个转子,用扳手固定两个转子。

注意:
