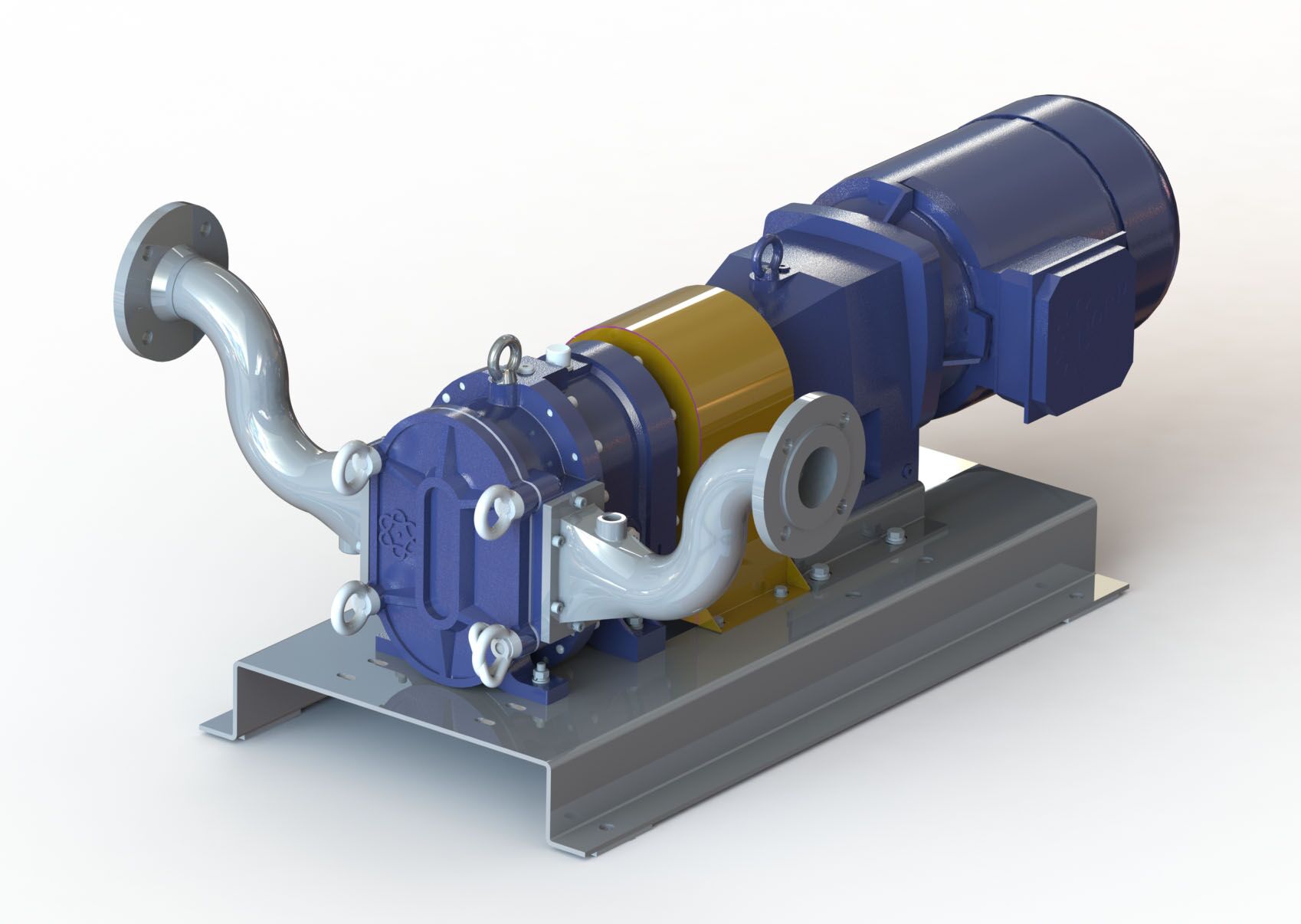

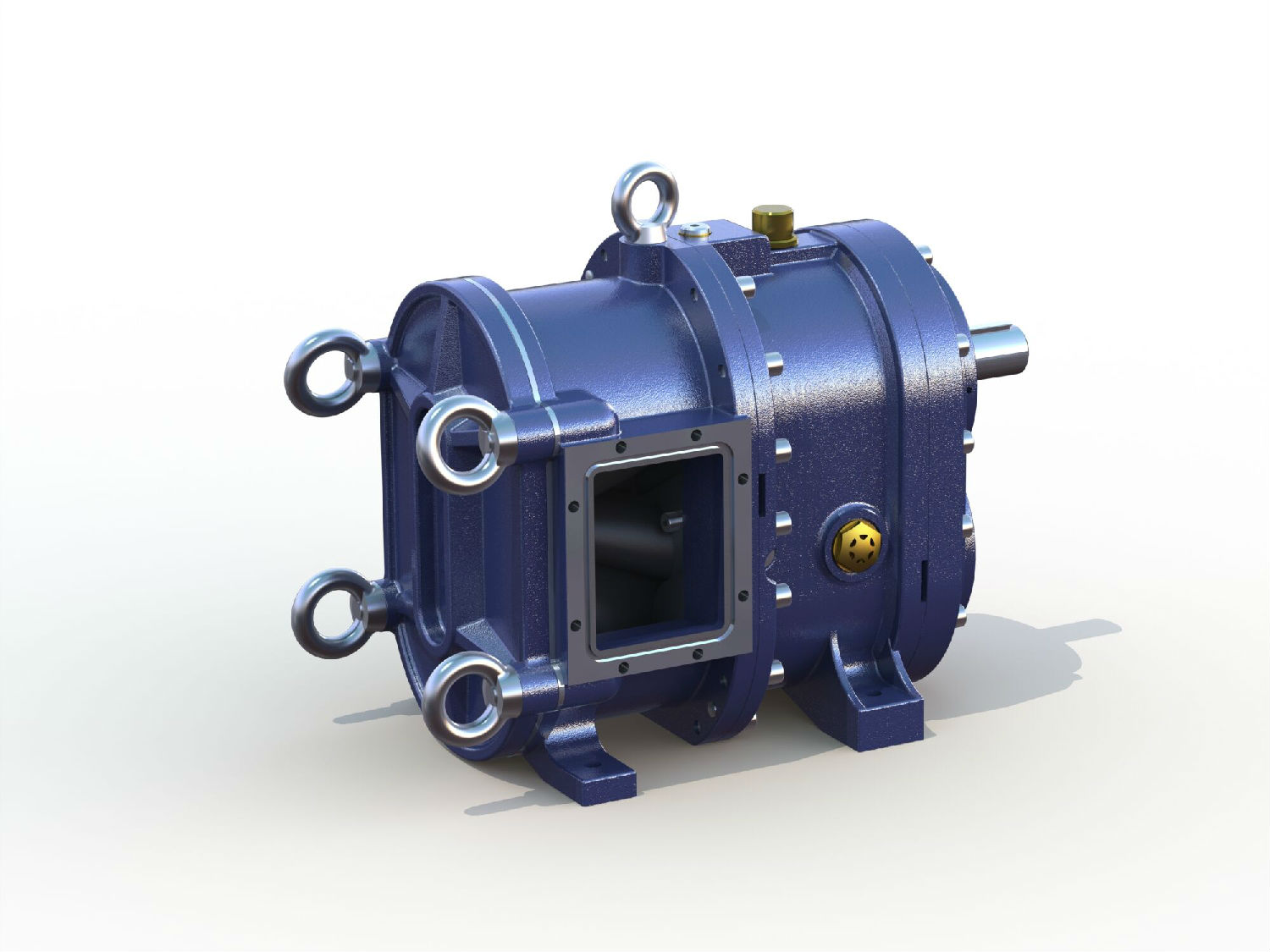

罗德凸轮转子泵

产品分类: 凸轮转子泵
    1、容积式泵,采用三翼螺旋曲面转子,转子内骨架采用优质铸铁,外完全包络耐磨橡胶。
    2、圆弧泵壳采用铸铁材质。
    3、泵壳内采用耐磨衬板,双面均镀碳化钨耐磨镀层,可正反面使用。
    4、轴承和齿轮采用全封闭油浴润滑,采用集装机械密封,寿命长,运行可靠。
    5、65%-85%泵效率,节能高效。
    6、整机寿命保证≥15年,无故障累积运行时间大于20000小时。

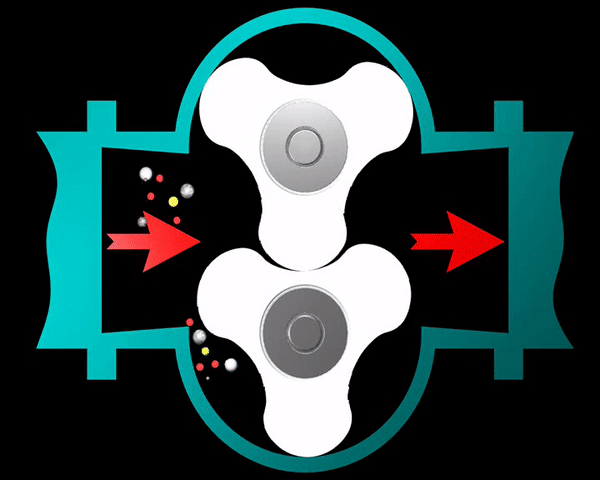

      工作原理

      凸轮转子泵,全称为旋转凸轮式橡胶转子泵,借助于工作腔内的多个固定容积输送单位的周期性转化来达到输送流体的目的。转子转动,在泵入口处容积扩大,液体流入泵腔入口,转子推动流体顺着弧形泵腔进入泵出口,随着转子转动,出口容积缩小,液体被挤入出口管路。

      罗德凸轮转子泵工作原理

      由于凸轮共轭啮合,转子旋转时形成稳定的容积转移,故有较强的自吸性能,只要引入管道水密封良好,泵的吸程可达到8.7米以上(仅限于橡胶包覆转子的凸轮转子泵)。

      罗德凸轮转子泵具有垂直自吸8.7米的能力

      泵结构紧凑,拆装方便,无堵塞,耐磨性能好,运行平稳,对介质剪切力小,可以干运转,适合输送高粘度,含软质颗粒物、含纤维、油水混合介质,特别是污油污水混合物以及活性污泥的输送。

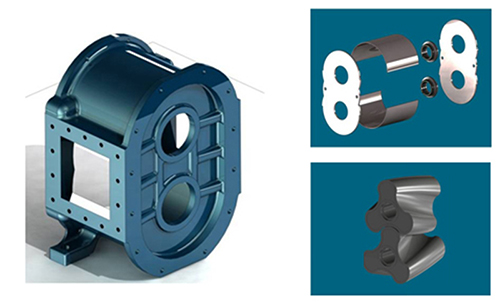

      结构组成

      罗德凸轮转子泵结构组成2018080107

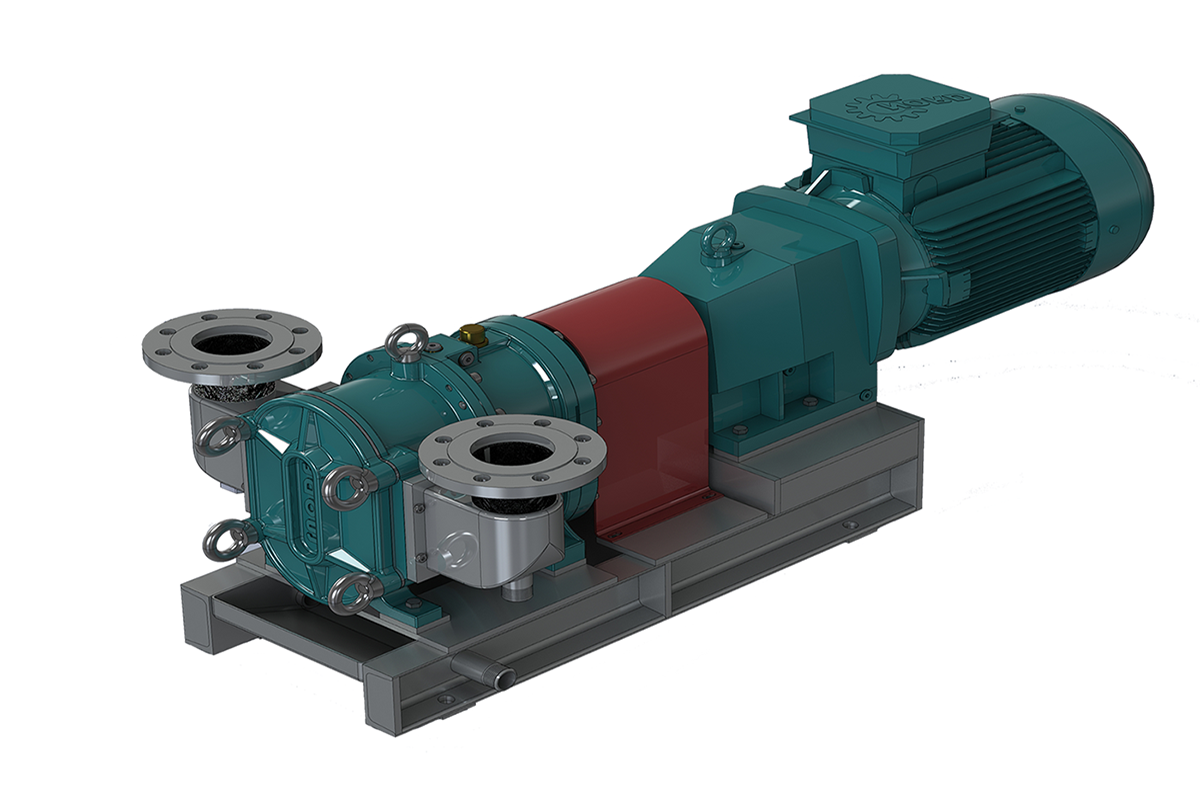

      采用集约式的模块化设计,泵与齿轮减速电机之间通过联轴器直连,主、从动轴由齿轮联动。整机置于共同的底座上。进出料口与泵轴垂直,为水平向位置,其配管法兰按ISO标准PN16凸面为准。

      转子部分平衡检验,动平衡精度不低于G2.5级。

      电机额定功率保证在要求的泵工况范围内连续运转不会产生过载,电机带独立风冷装置,防护等级IP55,绝缘等级F级,电压380V,3相,4级;减速机采用NORD或同等国内知名品牌产品。

      整机寿命保证≥15年,泵的无故障累积运行时间大于20000小时。

      罗德凸轮转子泵组成

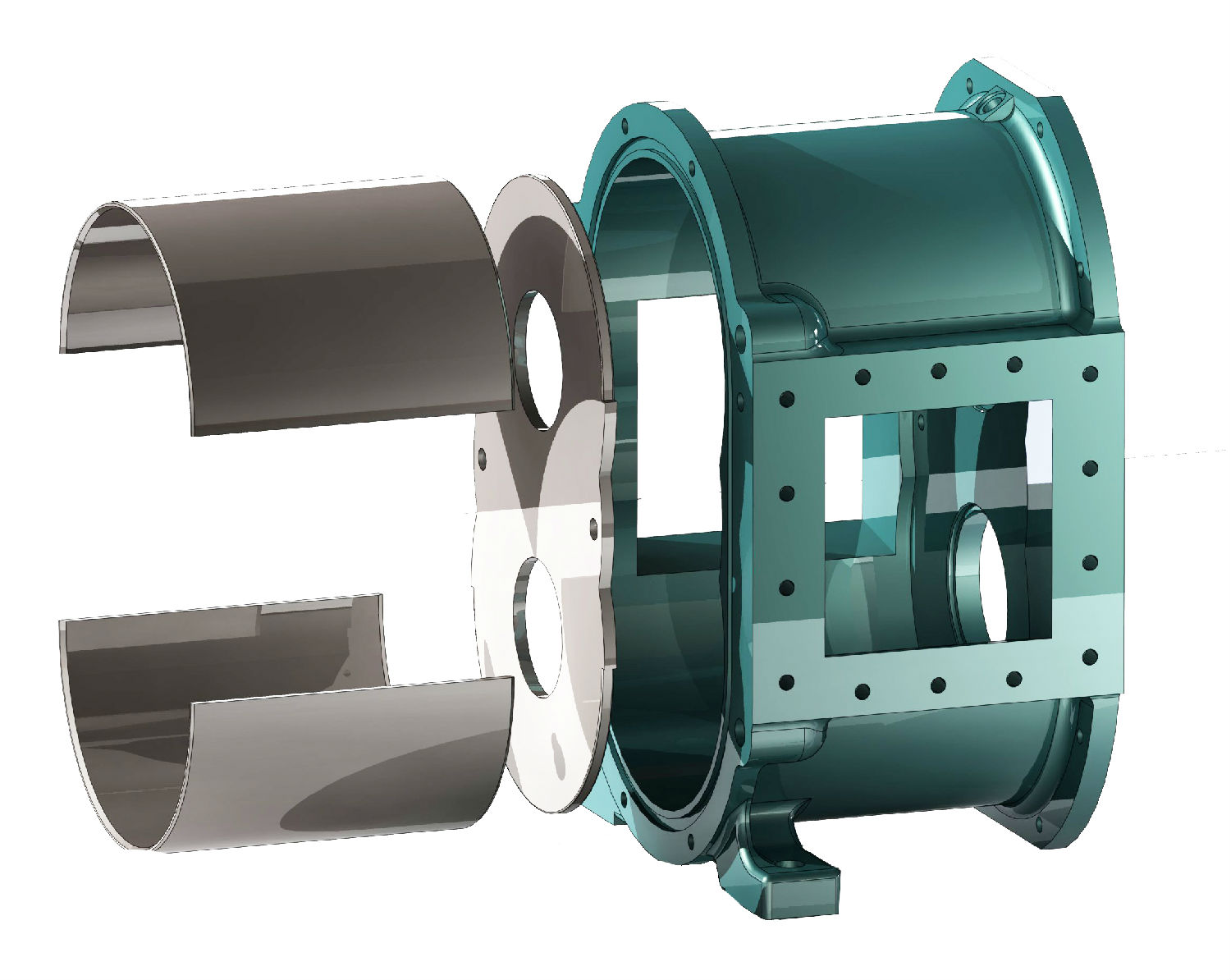

      A--耐磨保护衬板:前后耐磨板采用耐磨钢,双面均镀碳化钨耐磨镀层,可正反面使用;

      B--轴承:采用42Cr优质合金钢,加粗无台阶轴设计,减少泵运转时轴偏移,延长转子工作部件使用寿命;

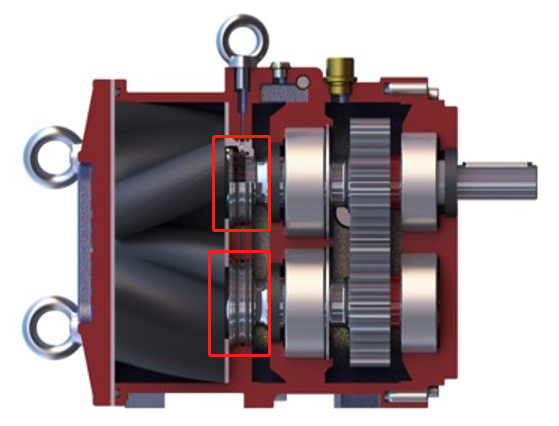

      C--机械密封:轴承和齿轮采用全封闭油浴润滑,采用集装机械密封,寿命长,运行可靠,安装方便;

      D--齿轮:AGMA9级精度高标准同步齿轮,保证高效输送;

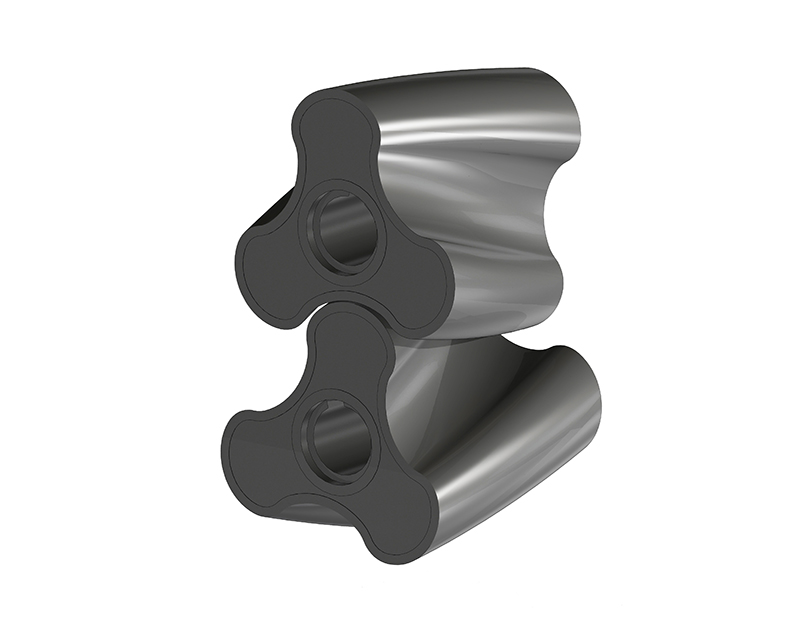

      E--三叶螺旋转子:三翼螺旋曲面型转子,转子内骨架采用优质铸铁,外完全包络耐磨橡胶,或者304L,316L材质;

      F--快速开启式泵盖:由四个螺钉固定,配件跟换和维护无需拆卸泵和管道

      技术参数

      流量:1m³/h-4000m³/h

      压力:1bar-25bar

      垂直自吸高度:0-8.7m

      过流介质粘度:0-100000cp

      转子材质:橡胶(NBR/FPM/EPDM),不锈钢(304L,316L)

      壳体材质:球墨铸铁,铸钢,不锈钢

      转子型式以及特点

      转子型式橡胶包覆转子不锈钢转子
      转子材质氟橡胶,丁腈橡胶,三元乙丙胶304L,316L
      处理介质油,污油,重油,汽油,柴油,活性污泥,沉淀池污泥,粪便污水化学溶液,高粘度溶剂
      优势泵效率90%,8.7米自吸能力,耐磨损,耐腐蚀,无缠绕泵效率90%,可输送任何化学品溶液
      劣势不适宜输送含固率10%-20%的干污泥或者流动性差的介质无自吸能力,压力小,不高于7kg

      应用优势

      泵效率高:90%,节能高效,综合使用成本低。

      干运转能力:凸轮转子泵的机械密封浸泡在润滑油中运行,允许气、液、固三相混输,允许短时间内单独抽空。

      自吸能力强:无需真空辅助系统,自吸能力最高8.7米。

      低剪切,低乳化:保持含油污水类油水混合物不变质。

      耐油、耐磨损:适合污油污水混合物,软质颗粒物通过性能好。

      无堵塞无缠绕:完全分离进出口,长条状、絮状物输送不受影响,适合活性污泥,粪便污水的输送。

      具有可逆性:无进出口之分,改变电机驱动方向,实现输送方向可逆,一泵两用,适用于汽油、柴油装卸车工艺。

      拆装简单(MIP):无需移动管道,无需分离泵体与电机。

      选型参考

      泵型

      流量Q(m³/h)

      标准接口

      最大工作压力P(bar)

      转速N(r/min)

      最高输入功率P(kw)

      RDA30.45~4.5DN25
      1050-5003
      RDB60.75~7.5DN401050-5004.3
      RDB101.5~15DN50850-5004.4
      RDC203.09~30.9DN651850-50014.8
      RDC355.22~52.2DN801050-50023.3
      RDC557.83~78.3DN100950-50023.8
      RDD507.56~75.6DN1001550-50021.8
      RDD8011.37~113.7DN1251250-50032.2
      RDD10015~150DN150950-50038.0
      RDE11016.2~162DN1501550-50041.0
      RDE17024.48~244.8DN2001250-50069.0
      RDE23033~330DN250950-50087.0
      RDF30042~420DN2501550-50082.5
      RDF40057~570DN3001250-500110.0
      RDF50072~720DN350950-500172.0
      RDH70099~990DN4001250-500188.0
      RDH900129~1290DN400950-500195.0
      RDH1200171~1710DN450750-500200.0

      1、此表为初步选型参考,不作为最终的选型依据,压力越高,电机转速不同,流量不同。

      2、双支撑的情况下,工作压力可以达到25bar。

      3、选型需要提供:物料名称,输送流量,工作压力,吸程要求,粘度,温度,有利于罗德工程师为您选型。

      * 表示必填采购:罗德凸轮转子泵
      * 联系人: 请填写您的真实姓名
      公司名称: 请填写您的公司名称
      联系电话:
      * 手机号码: 请填写您的联系电话
      电子邮件:
      联系地址:
      * 采购意向描述:
      请填写采购的产品数量和产品描述,方便我们进行统一备货。
      验证码: 验证码
      罗德地下污油罐提升泵
      罗德地下污油罐提升泵
      中石化南方某储备油库采用罗德凸轮转子泵应用在埋地罐污油提升泵工位,看中的是它9米的自吸能力,可抽空的气液混输能力。
      罗德火车栈桥卸车泵
      罗德火车栈桥卸车泵
      石油石化行业卸车扫仓工位是比较常见的,在储运油库卸载火车油罐中的成品油或者在油田中卸载汽柴油等工位,罗德橡胶包覆凸轮转子泵以自吸力强,可气液两项混输,可以空转而被选用。
      罗德污泥转子泵
      罗德污泥转子泵
      1、污泥转子泵是一种容积式泵
      2、污泥转子泵无进出口之分且宽大,可变径
      3、无堵塞,无缠绕,可以通过长条絮状物
      4、耐磨损,采用橡胶全包覆转子
      5、占地面积小,为螺杆泵1/3
      6、泵维护不需要拆除电机,管路,实现全在线维护
      7、配件价格为整泵10%以内
      8、可处理活性污泥,印染污泥,造纸污泥等
