工作原理

罗德旋转活塞泵，是由一对全橡胶包覆的转子在两条平行轴的同步齿轮带动下相对运转，转子与泵体之间形成密闭的腔体，泵的进出口宽大，进口端形成真空，介质不断被吸入，经由密封腔体由出口排出。

【泵系列】：RDA、RDB、RDC、RDD、RDE、RDF

【流量范围】：1m³/h-4000m³/h

【输送压力】：单支撑0.1-1.2Mpa，双支撑0.1-2.5Mpa

【自吸能力】：0.1-8.7m

【输送粘度】：0-10万cp,通过颗粒物：70mm

【转子】：橡胶包覆转子（氟橡胶、三元乙丙胶、丁腈橡胶）,不锈钢转子（304，316L），铜材质转子

结构组成

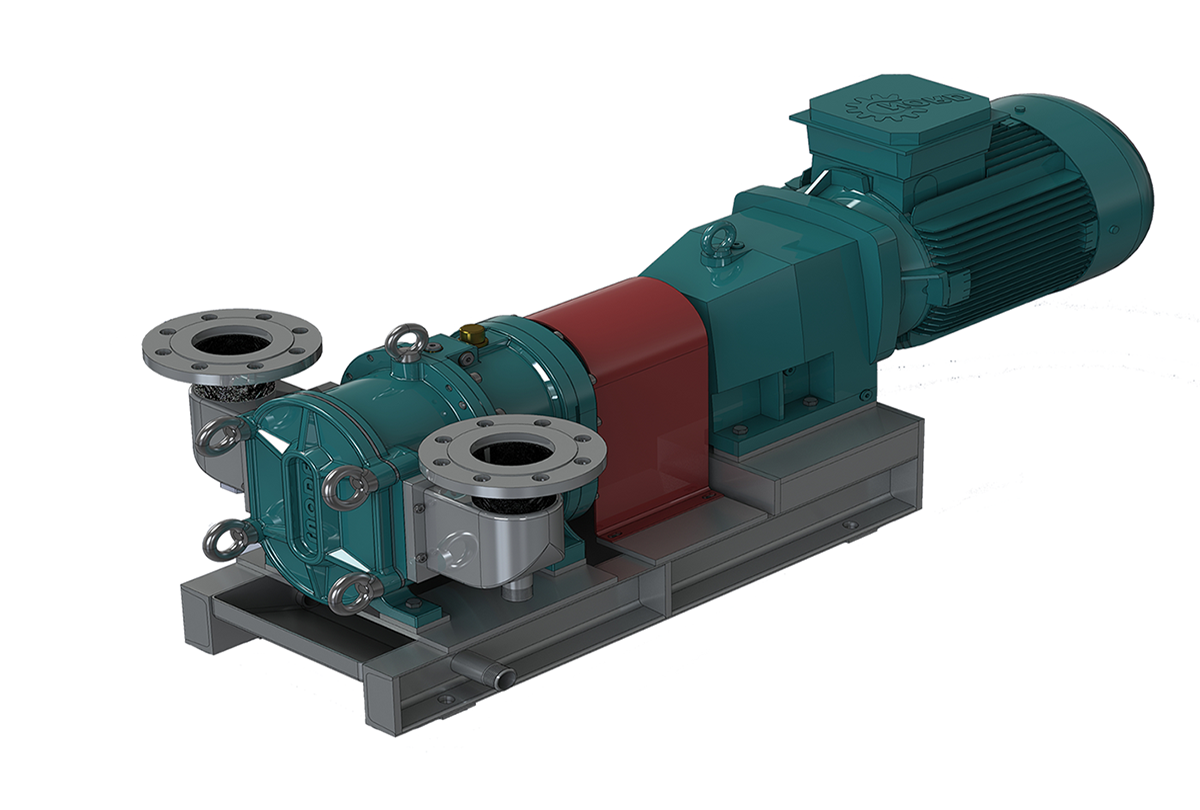

旋转活塞泵采用集约式的模块化设计，泵与齿轮减速电机之间通过联轴器直连，主、从动轴由齿轮联动。整机置于共同的底座上。进出料口与泵轴垂直，为水平向位置，其配管法兰按ISO标准PN16凸面为准。

泵的转子部分平衡检验，动平衡精度不低于G2.5级。

电机额定功率保证在要求的泵工况范围内连续运转不会产生过载，电机带独立风冷装置，防护等级IP55，绝缘等级F级，电压380V，3相，4级；减速机采用NORD或同等国内知名品牌产品。

旋转活塞泵整机寿命保证≥15年,泵的无故障累积运行时间大于20000小时。

A--耐磨保护衬板：前后耐磨板采用耐磨钢，双面均镀碳化钨耐磨镀层，可正反面使用；

B--轴承：采用42Cr优质合金钢，加粗无台阶轴设计，减少泵运转时轴偏移，延长转子工作部件使用寿命，

C--机械密封：轴承和齿轮采用全封闭油浴润滑，采用集装机械密封，寿命长，运行可靠，安装方便。

D--齿轮：AGMA9级精度高标准同步齿轮，保证高效输送；

E--三叶螺旋转子：三翼螺旋曲面型转子，转子内骨架采用优质铸铁，外完全包络耐磨橡胶，或者304L，316L材质；

F--快速开启式泵盖：由四个螺钉固定，配件跟换和维护无需拆卸泵和管道

优势

1、转速低10-500r/min之间，微磨损，配有径向、轴向耐磨衬板，使用寿命相比提升60%

2、无堵塞，无缠绕，保证输送介质的高通过率，软质颗粒物的最大通过直径为70mm

3、无需辅助装置，纯自吸能力0.1-8.7m

4、双支撑条件下，实际输送压力可以达到2.5mpa

5、低脉动，流量稳定，可以气、液、固混合输送

6、低乳化，低剪切，适合输送含油污水等污油类介质

7、正反转，装车卸车一体化，一泵两用。

8、在线维修，罗德旋转活塞泵无需从系统中将泵拆下，即可更换零配件

旋转活塞泵相比离心泵的优势

1、耐磨损，耐腐蚀：旋转活塞泵转速范围0-500r/min之间，离心泵在2000r/min甚至更高。

2、低剪切，低乳化，防止变质：对于介质无剪切、破坏小，比如含油污水。

3、高粘度：输送10万cp的介质，流量、压力稳定

4、允许单独抽空气：离心泵中一旦有空气进入，会产生气蚀，在偏离最佳工况10%以外后，离心泵不能正常工作，甚至发生事故。

5、无需真空辅助系统：无需引液灌泵，纯自吸能力最高8.7米

选型参考
