罗德凸轮转子泵联轴器找中心是泵、风机等辅机设备检修的一项重要工作，转动设备轴中心若找得不准，必然要引起机械的超常振动。因此在每次检修中必须进行转动机械设备轴中心找正工作，使两轴的中心偏差不超过规定数值。我们罗德凸轮转子泵中心标准基本上都在0.05mm(即5丝)以内。

找中心的目的是使一转子轴中心线与另一转子轴中心线重合，即要使罗德转子泵联轴器两对轮的中心线重合，也就是要求泵体轴中心线与电机轴中心线重合。

具体要求：

使两对轮的外圆面同心。

使两对轮的端面平行。

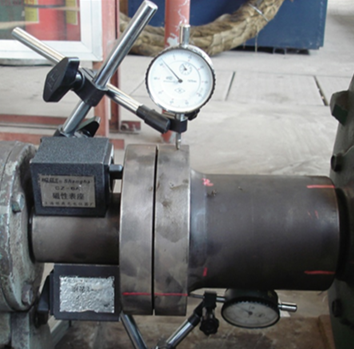

测量时在一个转子对轮上装上磁性表座，另一个对轮上装上百分表，径向、轴向各一付，（为防止转子窜轴，轴向则需装二个表，相差180度）。连接对轮（一般一到二枚螺丝，拧紧即可），然后一起慢慢地转动转子，每隔90度停下来测量一组数据记下，测出上、下、左、右四处的径向b、轴向a四组数据，将数据记录在下图所示的方格内。

一般圆里面的为轴向数据a，外面的为径向数据b，在测得的数值中，若b1=b2=b3=b4，则表明两对轮同心；若a1=a2=a3=a4， 表明两对轮的端面平行。

若同时满足上述两个条件，则说明罗德转子泵两轴的中心线重合；若所测数据不等，根据计算结果是否在标准范围内，超出标准则需对两轴进行找中心。
