转子泵更换转子演示

责任编辑:查看手机网址
扫一扫!转子泵更换转子演示扫一扫!
人气:-发表时间:2020-06-22 08:38【

转子泵更换转子过程如下:

1.卸下转子泵的转子室室盖上各个盖形螺母,取下转子泵的室盖。

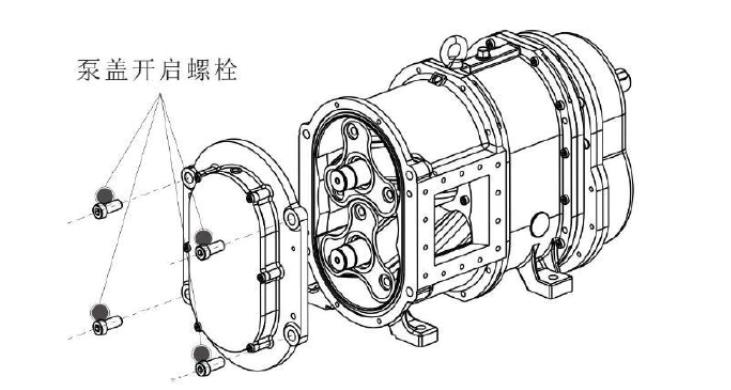

拆泵盖


2.用铜棒或木块垫在二转子间,用扳手将转子泵的两个转子固定螺母卸下。注意:正常出厂配置的设备主动轴固定螺母为顺时针放松,从动轴固定螺母为逆时针放松。

3.用手拉出两个转子。(如果用手不能拉出转子,请按第4步操作)

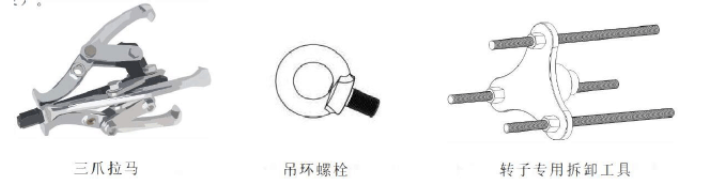

使用的工具

需要用到的工具

4. 卸下转子室两个固定螺母,用铜棒锤击转子室的背部两侧,直至转子室能用手取下。(如操作第3步时转子没有取下,此时转子也会随转子室一起取出) 注意:此时能看见在二根传动轴肩处有调整薄垫片,请不要轻易取下,如需取下,请记住调整薄垫片在此位置的数量,以便再装配时按原位及数量装上。

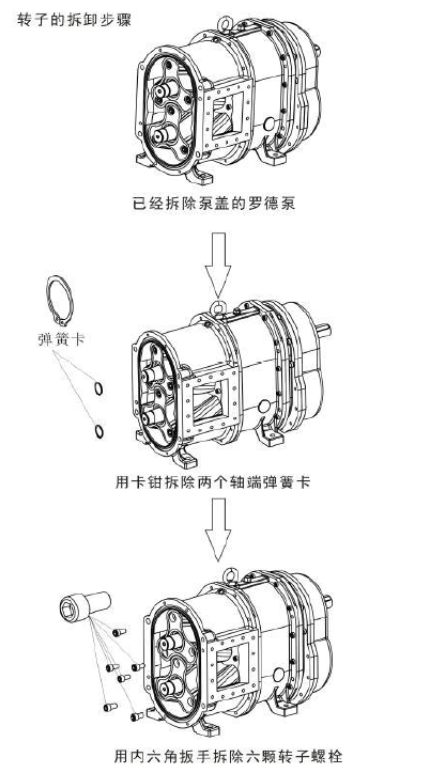

拆转子

5.将完整的O型圈、静环、波片弹簧对应与3个销子装到转子泵的转子室上。

6.将完整的动环组合从轴端套入轴上。如采用新型动环组合,需将动环套上的二个螺钉旋在轴上二平面的位置,但不要紧钉在轴上,使动环套在轴上能够旋转5°左右,切记不得使动环套360°旋转。然后在螺钉孔内滴入少量油漆或油膏,以防设备在工作时螺钉脱落。


7.将转子室装到转子泵的传动箱上,压紧使其与箱体贴合。(转子室与传动箱装配位置有二个圆锥销定位)。用铁棒插入2个定位销孔,并分别对2个定位销进行锤击,使转子室位置在原出厂位置,分别来回用力锁紧2个转子室固定螺母。 注意:装配好转子室后,如在拆卸转子室时已将调整薄垫片取下,此时请将薄垫片按原位及原数量装上。

8.在转子室内装入转子,用用铜棒或木块垫在二转子间,用扳手将两个转子固定螺母。

注意:

(1)转子、转子固定螺母及传动轴上在出厂时已做好编号,装配时请将同编号的零件装在一起,且在此步骤完成后能看到各自的编号。

(2)正常出厂配置的设备上固定螺母为逆时针旋紧,下固定螺母为顺时针旋紧。

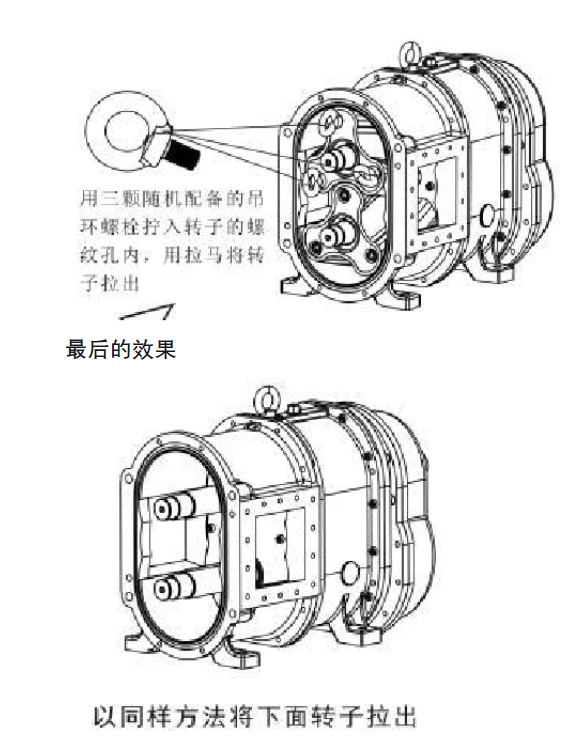

拉出转子

9. 用扳手将转子固定螺母按锁紧方向旋转一周,检测转子与转子间,转子泵的转子与转子室的内腔周边及底部平面的间隙应大致保持一致,无碰擦。

10.用平尺放在转子室的端面的不同位置,检测转子与平尺间的间隙与第9步测得的间隙应大致保持一致,无碰擦。

11.将转子泵的转子室室盖装配于转子室上,并且保证室盖四周有2条直角边与转子室齐平,锁紧各个盖形螺母。

如果您在更换罗德转子泵更换转子时遇到问题,也可以直接联系我们售后人员,我们会在第一时间联系您,提供技术支持。
