转子泵怎么拆?

责任编辑:查看手机网址
扫一扫!转子泵怎么拆?扫一扫!
人气:-发表时间:2020-08-21 09:53【

罗德转子泵拆解,更换转子及机械密封。需要用到的罗德随机配套工具有:

1、Φ12六角工具*1

2、m20螺栓*2

3、Φ6六角工具*1

4、润滑脂

拆卸及安装过程如下:

拆掉四个快速固定螺丝

转子泵拆卸

拿掉泵盖、内衬板、O型圈

去下泵盖O型圈

取下Φ12内六角封头螺丝

取下Φ12内六角封头螺丝

用m20螺栓选入封头螺丝孔,将转子顶出

取下转子

注意要上下同时旋转螺栓

下面更换机封

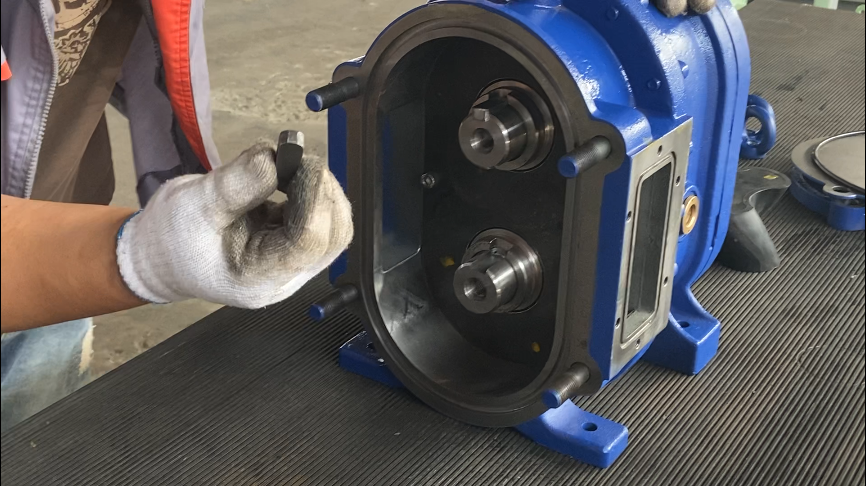

拆下固定转子的键

取下转子的键

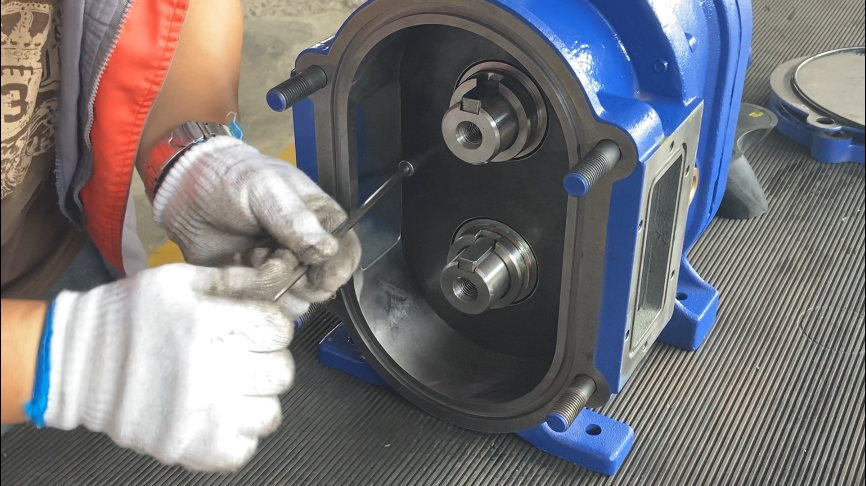

取下固定内衬板的Φ6内六角螺丝

取下内六角螺丝

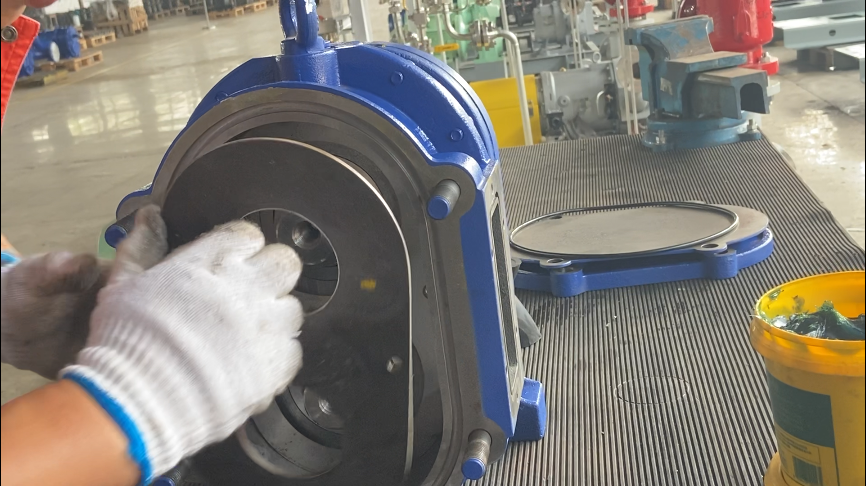

取出内衬板

取出衬板

用专用工具取出机封,调整两颗螺丝平齐

使用专用工具取出机封

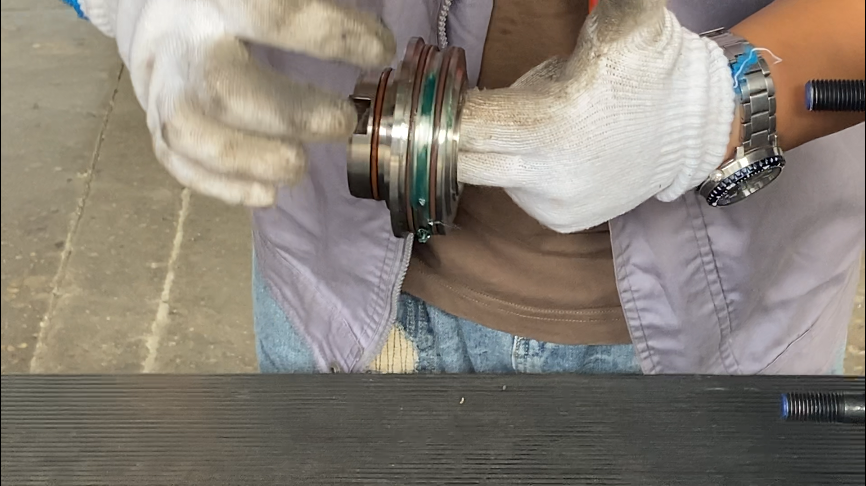

在机封上涂抹润滑脂

涂抹润滑脂

将机封推入机封孔,保持与泵面平齐

推入机封

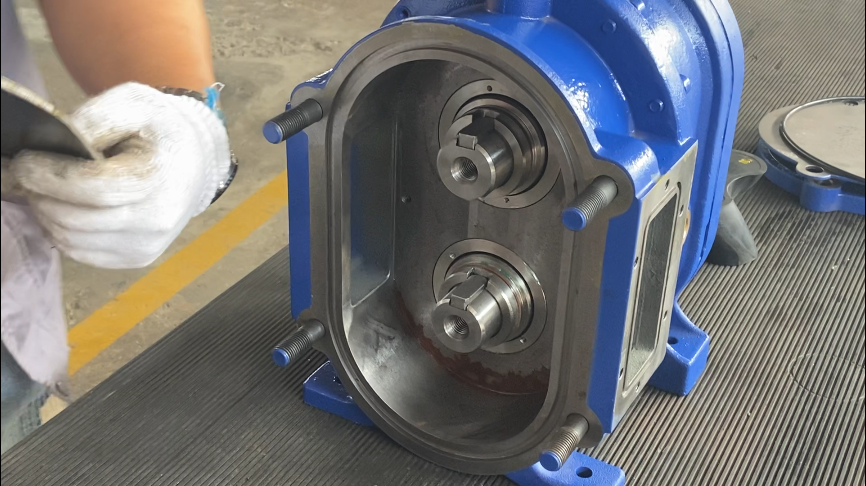

插入转子固定键,保持俩键垂直向上方便安装转子

插入转子固定键,保持俩键垂直向上方便安装转子

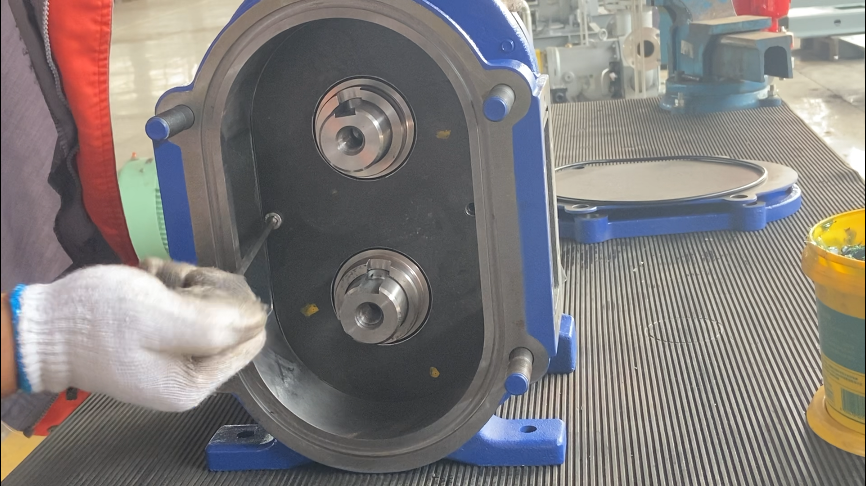

安装内衬板,固定螺丝

安装内衬板,固定螺丝

安装转子,涂抹少量润滑脂

涂抹少量润滑脂

用铜棒将两个转子同步锤进去

用铜棒将两个转子同步锤进去

旋入封头螺丝

旋入封头螺丝

填入密封圈,装外衬板,泵盖,对角扭紧快装螺丝

填入密封圈,装外衬板,泵盖,对角扭紧快装螺丝

确保衬板处无缝隙即可确定安装完毕
